Технические характеристики
| Рабочая длина | 2000 м |
| Материал | сталь |
| Вес нетто | 558 кг |
| Максимальная толщина стального листа | 3 мм |
| Вес брутто | 570 кг |
| Тип станка | кромкооблицовочный |
| Мобильность | стационарный |
| Ширина листа (max) | 2000 мм |
| Привод | электрический |
| Мощность (Вт) | 5500 Вт |
| Инструкция |
Описание

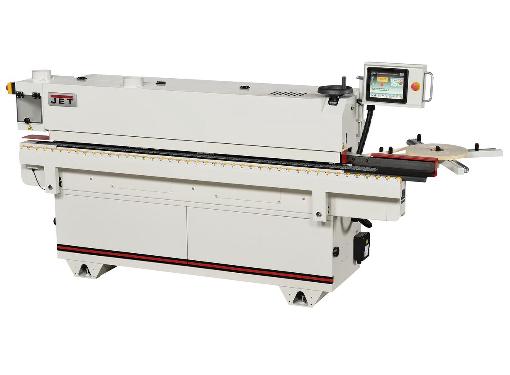

Станок JET JEB-45XTS кромкооблицовочный
Современный производительный и удобный в работе кромкооблицовочный станок для оклейки кромок панелей из древесины и ее производных. В работе могут быть использованы заготовки практически любых форматов больше минимально-допустимого (210х100 мм). Подача производится автоматически при помощи парных обрезиненных прижимных роликов и многозвенной транспортерной ленты, сделанной по принципу гусеницы.
Технические характеристики:
- Напряжение: 400 В;
- Потребляемая (суммарно) мощность двигателей: 5,5 кВт;
- Рабочее давление: 6-8 бар;
- Минимальный размер заготовки: 210х100;
- Скорость подачи: 9 м/мин;
- Толщина заготовки: 8-45 мм;
- Толщина кромки в рулонах: 0,4-3 мм;
- Длина рабочего стола: 2000 мм;
- Высота рабочего стола: 850 мм;
- Расширение рабочего стола: 560 мм;
- Диаметр вытяжных штуцеров: 125 мм;
- Число направляющих роликов держателя рулонов: 5;
- Диаметр рулона: до 800 мм;
- Мощность привода подающего конвейера: 0,75 кВт;
- Мощность нагревательного элемента: 0,4кВт;
- Емкость клеевой ванны: 1,2 л;
- Число нагревательных элементов клеевой ванны: 5;
- Суммарная мощность нагревательных элементов клеевой ванны: 1,3 кВт;
- Мощность привода ролика: 0,18 кВт;
- Мощность привода свесов: 0,22 кВт;
- Число торцовочных пил: 2 кВт;
- Частота вращения пильных дисков: 12000 об/мин;
- Пильный диск: Z30 O100;
- Число и мощность фрезерных узлов: 2х0,37;
- Частота вращения фрез: 12000 об/мин;
- Фрезы: сборные Z4 O75;
- Число лезвий циклевки свесов: 2;
- Число и мощность полировальных узлов: 2х0,12 кВт (400 В);
- Частота вращения полировальных кругов: 3000 об/мин;
- Внешний диаметр полировальных кругов: 120 мм.
Особенности:
- Все технологические процессы происходят внутри станка автоматически, что при правильной настройке и отладке позволяет получать максимальное качество изделий без брака, вызванного «человеческим фактором». Управление «на уровне пользователя» сравнительно простое: Touch Screen панель с русифицированным меню и графикой позволяет включать/ выключать отдельные узлы и просматривать системные сообщения. Для переналадки в зависимости от толщины панелей и кромки тоже не требуется глубоких знаний – достаточно «обмерить» штангенциркулем заготовки и повернуть регулировочные рукоятки в соответствии с показаниями цифровых индикаторов на них.
- Имеет модернизированную и улучшенную «механику», благодаря чему отличается от предшествующих модификаций набором важных параметров, например, диапазон допустимой толщины панелей составляет 8-45 мм, а скорость прохождения заготовки по конвейеру увеличена до 9 м/мин.
- Станок требует подключения к трехфазной сети 380-400В, к системе аспирации (размер патрубков 100 мм) и к пневматической линии или компрессору с достаточной производительностью; рабочее давление 6-8 бар соответствует общепринятому стандарту.
Преимущества:
- Электронная система управления с сенсорным экраном;
- Подающий конвейер цепного типа;
- Работа с рулонной кромкой;
- Предварительный подогрев торца заготовки;
- Обрезчик кромки гильотинного типа;
- Тефлоновое покрытие клеевой ванны;
- Роликовый узел клеенанесения;
- Двухроликовый узел прикатки кромки с независимой регулировкой каждого ролика;
- Два диска (передний и задний) обрезки свесов кромки;
- Два узла (верхний и нижний) продольного фрезерования свесов кромки;
- Два узла (верхний и нижний) циклевки фасок;
- Два узла (верхний и нижний) полирования кромки.
Комплектация:
- Станок;
- Упаковка.
Габариты и вес:
- Габаритные размеры (ДхШхВ): 3220х1485х1370 мм;
- Вес нетто: 558 кг;
- Вес брутто: 570 кг.
Современный производительный и удобный в работе кромкооблицовочный станок для оклейки кромок панелей из древесины и ее производных. В работе могут быть использованы заготовки практически любых форматов больше минимально-допустимого (210х100 мм). Подача производится автоматически при помощи парных обрезиненных прижимных роликов и многозвенной транспортерной ленты, сделанной по принципу гусеницы.
Технические характеристики:
- Напряжение: 400 В;
- Потребляемая (суммарно) мощность двигателей: 5,5 кВт;
- Рабочее давление: 6-8 бар;
- Минимальный размер заготовки: 210х100;
- Скорость подачи: 9 м/мин;
- Толщина заготовки: 8-45 мм;
- Толщина кромки в рулонах: 0,4-3 мм;
- Длина рабочего стола: 2000 мм;
- Высота рабочего стола: 850 мм;
- Расширение рабочего стола: 560 мм;
- Диаметр вытяжных штуцеров: 125 мм;
- Число направляющих роликов держателя рулонов: 5;
- Диаметр рулона: до 800 мм;
- Мощность привода подающего конвейера: 0,75 кВт;
- Мощность нагревательного элемента: 0,4кВт;
- Емкость клеевой ванны: 1,2 л;
- Число нагревательных элементов клеевой ванны: 5;
- Суммарная мощность нагревательных элементов клеевой ванны: 1,3 кВт;
- Мощность привода ролика: 0,18 кВт;
- Мощность привода свесов: 0,22 кВт;
- Число торцовочных пил: 2 кВт;
- Частота вращения пильных дисков: 12000 об/мин;
- Пильный диск: Z30 O100;
- Число и мощность фрезерных узлов: 2х0,37;
- Частота вращения фрез: 12000 об/мин;
- Фрезы: сборные Z4 O75;
- Число лезвий циклевки свесов: 2;
- Число и мощность полировальных узлов: 2х0,12 кВт (400 В);
- Частота вращения полировальных кругов: 3000 об/мин;
- Внешний диаметр полировальных кругов: 120 мм.
Особенности:
- Все технологические процессы происходят внутри станка автоматически, что при правильной настройке и отладке позволяет получать максимальное качество изделий без брака, вызванного «человеческим фактором». Управление «на уровне пользователя» сравнительно простое: Touch Screen панель с русифицированным меню и графикой позволяет включать/ выключать отдельные узлы и просматривать системные сообщения. Для переналадки в зависимости от толщины панелей и кромки тоже не требуется глубоких знаний – достаточно «обмерить» штангенциркулем заготовки и повернуть регулировочные рукоятки в соответствии с показаниями цифровых индикаторов на них.
- Имеет модернизированную и улучшенную «механику», благодаря чему отличается от предшествующих модификаций набором важных параметров, например, диапазон допустимой толщины панелей составляет 8-45 мм, а скорость прохождения заготовки по конвейеру увеличена до 9 м/мин.
- Станок требует подключения к трехфазной сети 380-400В, к системе аспирации (размер патрубков 100 мм) и к пневматической линии или компрессору с достаточной производительностью; рабочее давление 6-8 бар соответствует общепринятому стандарту.
Преимущества:
- Электронная система управления с сенсорным экраном;
- Подающий конвейер цепного типа;
- Работа с рулонной кромкой;
- Предварительный подогрев торца заготовки;
- Обрезчик кромки гильотинного типа;
- Тефлоновое покрытие клеевой ванны;
- Роликовый узел клеенанесения;
- Двухроликовый узел прикатки кромки с независимой регулировкой каждого ролика;
- Два диска (передний и задний) обрезки свесов кромки;
- Два узла (верхний и нижний) продольного фрезерования свесов кромки;
- Два узла (верхний и нижний) циклевки фасок;
- Два узла (верхний и нижний) полирования кромки.
Комплектация:
- Станок;
- Упаковка.
Габариты и вес:
- Габаритные размеры (ДхШхВ): 3220х1485х1370 мм;
- Вес нетто: 558 кг;
- Вес брутто: 570 кг.
